Construction et test d'un actionneur robotique DIY

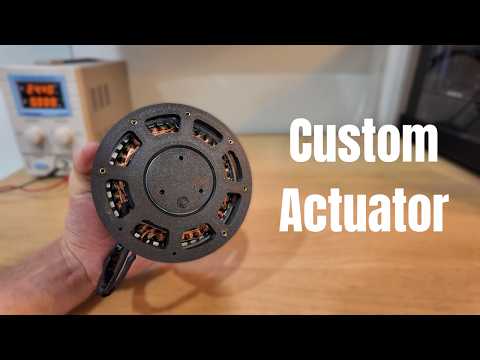

Brandon Lai, maker indépendant, a publié les résultats de sa deuxième version d'actionneur rotatif, conçu pour son projet personnel de robot humanoïde. Les spécifications visées : 40 à 60 tr/min pour un couple de 20 Nm en sortie, avec une heure de fonctionnement continu. La conception s'inspire d'un article de recherche du MIT, avec une substitution structurelle majeure : réducteur cycloïdal en lieu et place du planétaire d'origine, dans l'espoir d'une meilleure densité de couple et d'un jeu mécanique réduit (backlash). Le moteur repose sur un stator bobiné à la main autour d'un noyau standard du commerce, complété par des pièces usinées CNC et des composants imprimés en 3D pour le carter. Les tests ont mis en évidence deux limitations concrètes : seulement 7 Nm de couple en sortie, bridé par la source d'alimentation de laboratoire incapable de fournir le courant nécessaire, et un backlash excessif dans le réducteur cycloïdal, attribué à des tolérances de fabrication insuffisantes. Coût total : 400 dollars, largement au-dessus du budget initial.
L'écart de facteur 3 entre le couple mesuré et l'objectif illustre une tension bien connue des développeurs d'actionneurs : les performances annoncées sur papier dépendent autant de la chaîne d'alimentation que de la mécanique elle-même. Plus significatif pour la communauté robotique, le réducteur cycloïdal, réputé supérieur au planétaire pour la réduction du backlash, a produit l'effet inverse ici, rappelant que le choix d'architecture ne remplace pas la précision de fabrication. Pour les intégrateurs et ingénieurs en robotique, ce retour d'expérience chiffré, avec tolérances insuffisantes et dépassement budgétaire inclus, a plus de valeur informative que les vidéos de démonstration sélectionnées habituellement diffusées par les équipes commerciales.
Lai prévoit une prochaine révision pour corriger ces points, et les fichiers CAD sont accessibles publiquement. Ce projet illustre la difficulté de répliquer en amateur des actionneurs que des acteurs comme Figure AI (Figure 02 et 03), Agility Robotics (Digit) ou 1X Technologies développent avec des équipes spécialisées et des budgets de plusieurs dizaines de millions de dollars. La publication ouverte de données techniques incluant les itérations ratées reste une contribution utile à l'écosystème DIY humanoïde, même si les performances actuelles restent très loin des seuils nécessaires à une application industrielle réelle.
